Цепи «Галля»
Применяются в сельскохозяйственной технике, конвейерах, погрузчиках и типографских машинах
Материалы и исполнения:
CS — сталь (Carbonated Steel)
NP — никелированное покрытие (Nickel Plated)
DT — покрытие Delta Tone (Delta Tone)
SS — нержавеющая сталь (Stainless Steel)
● Шаг от 6,00 мм до 76,20 мм стандартно и больше
● Рядов от 1 до 3 стандартно и больше
Техническое описание цепей Галля
Листовые цепи и многожильные цепи
По сравнению с прецизионными роликовыми цепями листовые цепи имеют более высокие показатели прочности, подходящие для работы в условиях высокой нагрузки и ударопрочности. Широко используемые для подъема и разгрузки грузов, листовые цепи часто можно увидеть на таком оборудовании, как автопогрузчики, стреловые погрузчики, вилочные погрузчики, автомобильные парковочные вышки, интермодальные контейнерные подъемники и грузовые лифты. Состав листовых цепочек прост. Листовые цепи состоят из стопок соединительных пластин и штифтов. Внешние звенья запрессованы в штифты. Штырьки затем заклепываются для обеспечения запрессовки и фиксации деталей в нужном положении, чтобы предотвратить вращение штифтов. Центральные звенья скользят по штифтам. Количество соединительных пластин варьируется в зависимости от шнуровки цепи. Все цепи выпускаются в исполнении delta-tone и из нержавеющей стали, что обеспечивает исключительную коррозионную стойкость.
Применение:
● Вилочные погрузчики
● Подъемные устройства
● Станки
● Сталеплавильная промышленность
● Домкраты для поддонов контейнеров
Более высокая усталостная прочность благодаря оптимизированной запрессовке штифта и наружной пластины. Более высокая прочность на растяжение благодаря оптимизированной прочности пластины. Более высокая износостойкость. Минимальное удлинение из-за износа и длительный срок службы.
ОБЩИЕ ПРЕДОСТЕРЕЖЕНИЯ
● Никогда не наносите гальваническое покрытие на собранную листовую цепь или ее компоненты. Нанесение покрытия может привести к разрушению из-за водородного охрупчивания.
● Не пытайтесь переделывать поврежденные цепи, заменяя только те компоненты, которые явно неисправны. Вся цепочка может быть скомпрометирована, и от нее следует отказаться.
● Сварка не должна выполняться на какой-либо цепи или компоненте. Ни в коем случае нельзя допускать попадания сварочных брызг на цепь или компоненты.
● Листовые цепи изготавливаются исключительно из термообработанных сталей и, следовательно, не должны подвергаться отжигу. Если нагрев цепи с помощью резака является цепь, абсолютно необходимая для снятия, не должна использоваться повторно.
● Соединение цепей между собой должно выполняться только изготовителем цепи.
● Минимальная предельная прочность цепи означает минимальную нагрузку, при которой она порвется при испытании на разрушающее растяжение. Это не означает рабочую нагрузку.
● Цепи разных производителей не следует использовать в одном и том же приложении.
● Используйте отрезки цепи заводской сборки. Не создавайте длины из отдельных компонентов.
Листовые цепи легкой серии LL ISO 4347 / DIN 8152
Применение: там, где важно иметь высокое соотношение между разрывной нагрузкой и весом, а также низкую стоимость. Эта серия используется в тех случаях, когда приложенная нагрузка по существу статична, с нечастыми шарнирами на шкивах и низкими скоростями. Наиболее распространенные комбинации: 2x2, 4x4, 6x6.
Характеристики листовых цепей легкой серии LL ISO 4347 / DIN 8152:
LH0822, LH0823, LH0834, LH0844, LH0846, LH0866, LH0888, LH1022, LH1023, LH1034, LH1044, LH1046, LH1066, LH1088, LH1222, LH1223, LH1234, LH1244, LH1246, LH1266, LH1288,
LH1622, LH1623, LH1634, LH1644, LH1646, LH1666, LH1688, LH2022, LH2023, LH2034, LH2044, LH2046, LH2066, LH2088, LH2422, LH2423, LH2434, LH2444, LH2446, LH2466, LH2488
Характеристики листовых цепей легкой серии LL ISO 4347 / DIN 8152:
LH2822, LH2823, LH2834, LH2844, LH2846, LH2866, LH2888, LH3222, LH3223, LH3234, LH3244, LH3246, LH3266, LH3288, LH4022, LH4023,
LH4034, LH4044, LH4046, LH4066, LH4088
Листовые цепи тяжелой серии BL ISO 4347 / DIN 8152
Применение: там, где требуется более высокая усталостная и износостойкость. Наиболее распространенные комбинации: 2x3, 3x4, 4x6.
Характеристики листовых цепей тяжелой серии BL ISO 4347 / DIN 8152:
LH0822, LH0823, LH0834, LH0844, LH0846, LH0866, LH0888, LH1022, LH1023, LH1034, LH1044, LH1046, LH1066, LH1088, LH1222, LH1223, LH1234, LH1244, LH1246, LH1266, LH1288
Листовые цепи тяжелой серии BL ISO 4347 / DIN 8152
Характеристики листовых цепей тяжелой серии BL ISO 4347 / DIN 8152:
LH1622, LH1623, LH1634, LH1644, LH1646, LH1666, LH1688, LH2022, LH2023, LH2034, LH2044, LH2046, LH2066, LH2088, LH2422, LH2423, LH2434, LH2444, LH2446, LH2466, LH2488,
LH2822, LH2823, LH2834, LH2844, LH2846, LH2866, LH2888, LH3222, LH3223, LH3234, LH3244, LH3246, LH3266, LH3288, LH4022, LH4023, LH4034, LH4044, LH4046, LH4066, LH4088
Листовые цепи тяжелой серии BL ISO 4347 / DIN 8152
Серия листовых цепей ВСЕ
Применение: там, где нагрузка может считаться почти статической и износ соединения не представляет проблемы. Наиболее распространенные комбинации: 2x2, 4x4, 6x6.
Грушевидные концевые звенья для листовых цепей
Характеристики грушевидных концевых звеней для листовых цепей:
LL 0822, LL 0844, LL 0866, LL 0888, LL 1022, LL 1044, LL 1066, LL 1088, LL 1222, LL 1244, LL 1266, LL 1288, LL 1622, LL 1644, LL 1666, LL 1688, LL 2022, LL 2044
Серия втулочных цепей DIN 8164
Втулочные цепи аналогичны роликовым цепям ISO 606, хотя в них нет роликов. Благодаря своей прочности втулочные цепи используются в основном для применения в сложных условиях, таких как горнодобывающие предприятия и строительные площадки. Они адаптируются к требовательным уровням температуры и влажности, работая в помещениях, где нельзя использовать ременные
передачи.
Характеристики цепей DIN 8164:
BC-15, BC-20, BC-25, BC-30, BC-35, BC-40, BC-45, BC-50, BC-55, BC-60, BC-65, BC-70
Серия цепей Galle
Цепи IRIS Galle, разработанные для обеспечения грузоподъемных решений, отличаются прочностью и надежностью, обеспечивая гарантированную работу даже при высоких механических нагрузках и агрессивных средах. Цепи Galle применяются во многих подъемных сооружениях, таких как шлюзы, стапели, конструкции для перекрытия восходящего давления и краны. Они используются для передачи высокого тягового усилия при низких окружных скоростях, не превышающих 0,3 м/с. Эти цепи могут быть изготовлены из нержавеющей стали для применения в воде. Ассортимент подъемных цепей IRIS включает в себя множество продуктов, как стандартные, так и индивидуальные, например, цепи Galle для шлюзовых ворот и плотин.
Характеристики цепей серии Galle:
08B-1, 10B-1, 12B-1, 16B-1
Цепи Galle без шайб DIN 8150
Цепи Galle без шайб предназначены для применения там, где требуется передача с высокой прочностью на растяжение и низкой окружной скоростью, например, в подъемных устройствах, лифтах и эскалаторах или шлюзных воротах.
Характеристики цепей Galle без шайб DIN 8150:
DG 25, DG 25 K*, DG 30, DG 30 K*, DG 35, DG 35 K*, DG 40, DG 40 K*, DG 45, DG 45 K*
Цепи трубных ключей
Цепи трубных ключей способны надежно обрабатывать трубы в ограниченном пространстве, что делает их полезным инструментом для крупных проектов строительства трубопроводов. Они оснащены обширными штифтами с обеих сторон цепи, что позволяет надежно удерживать трубы в трубных ключах для образования гибких связок. Цепи для трубных гаечных ключей IRIS являются прочными и сверхпрочными, предотвращая соскальзывание трубы с трубного ключа. Ассортимент цепей для трубных ключей IRIS включает в себя различные размеры, также доступные в исполнении delta-tone и из нержавеющей стали.
Характеристики:
10B-1, 12B-1 T1, 12B-1 T2, 12B-1 T3, 16B-1 T1, 16B-1 T2
Ламинированная блочная цепь
Многослойные блочные цепи используются в различных малонагруженных низкоскоростных установках. Они непосредственно заменяют сплошные блочные цепи. Ламинированные блочные цепи IRIS различных размеров полностью изготовлены из нержавеющей стали марки 304.

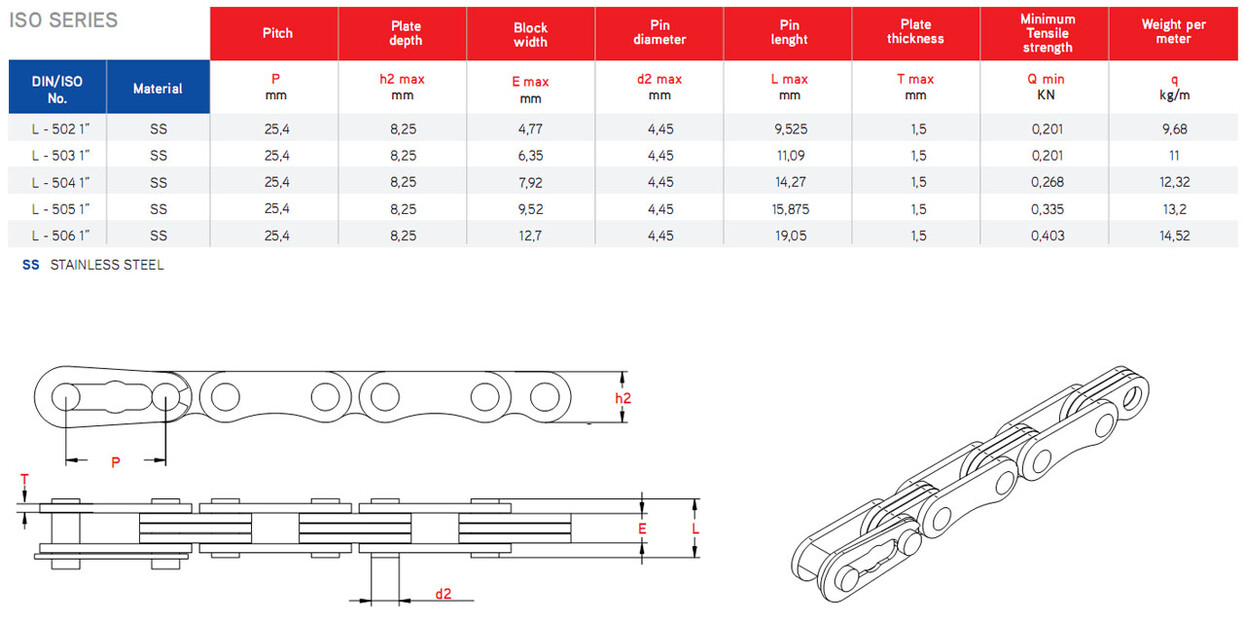

Характеристики ламинированных блочных цепей:
L - 502 1, L - 503 1, L - 504 1, L - 505 1, L - 506 1
Цепь конвейерной ленты
Ленточные конвейерные цепи имеют те же основные размеры, что и цепи с прямыми боковыми пластинами, и могут иметь боковые пластины с одной или обеих сторон. Доступны базовые версии с одно-, двух- и трехнитевой цепью. Различные пластины сводят к минимуму контактные ограничения и помогают маркировать детали. Таким образом, детали ремня используются в системах с легкими рукоятками, где грузы накапливаются и помещаются непосредственно на цепь.
